아두이노 트레이닝 키트는 다양한 센서와 액츄에이터를 견고한 PCB 위에 집적하여 견고하게 제작하였으며, 아이디어를 가장 빠르게 검증하고 실현할 수 있도록 곁에 두고 언제나 사용할 수 있습니다.

● 아두이노 통합 개발환경에서 쉽게 실습합니다.

● C/C++ 프로그래밍의 기본을 빠른 시간에 배울 수 있습니다.

● 물리적 주변 환경을 인식하는 방법을 쉽게 배울 수 있습니다.

STEAM 교육 구성은 과학(Science), 기술(Technology), 공학(Engineering), 예술(Arts), 수학(Mathematics)의 다섯 가지 핵심 요소를 융합하여, 실제 문제 해결을 위한 상황 제시 → 창의적 설계 → 감성적 체험의 3단계 학습 과정을 통해 창의력, 문제해결력, 융합적 소양을 기르는 교육 방식입니다. 이는 단순 암기가 아닌 여러 학문 지식을 통합적으로 활용하여 흥미와 동기를 유발하고 실생활 문제 해결 역량을 키우는 데 중점을 둡니다.

많은 분들이 코딩을 처음 배울 때 복잡한 프로그래밍 언어 문법부터 시작하며 흥미를 잃어버립니다. 아두이노 메가 센서 트레이닝 키트는 이 문제를 해결하기 위해, 블록을 쌓듯이 직관적인 순서도를 그리는 RAPTOR 프로그램을 활용해 코딩의 논리부터 깨우치게 돕습니다. 시각적으로 논리 흐름을 파악하며 문제 해결 능력을 자연스럽게 키울 수 있습니다.

이 키트는 이론 학습에 그치지 않고, 손으로 만질 수 있는 결과물을 즉시 만들어낼 수 있게 합니다. 주변 환경과 밀접한 7가지 센서와 5가지 구동 출력부를 활용하여, 온도에 따라 팬이 돌아가거나 박수 소리에 맞춰 LED 색이 변하는 등의 프로젝트를 직접 구현할 수 있습니다. 이 과정에서 '내가 만든 코드로 세상이 움직이는' 경험을 통해 지루함 없이 몰입하고 성취감을 얻게 됩니다.

이 키트에는 온도, 빛, 소리 등 다양한 센서와 모터, 디스플레이 부품이 모두 포함되어 있어 추가 부품을 구매할 필요가 없습니다. 키트 하나만으로 교재의 모든 실습과 13가지 메이커 프로젝트를 완성할 수 있어 오직 학습에만 집중할 수 있습니다.

• 아두이노는 배웠는데 실제 제품은 어떻게 만들지?

• 브레드보드에서 벗어나 진짜 PCB를 만들고 싶은데...

• 회로 설계는 너무 어려워 보이고

• 전자부품 선택부터 막막하고

• 결국 취미 수준에서 멈춰있는 상황

• 프로토타입은 만들었는데 생산은 어떻게?

• 외주 업체 의존도가 너무 높아요.

• 설계 변경할 때마다 시간과 비용 부담입니다

• 내부 기술력 부족으로 개선이 힘들어요

• 결국 남이 만든 모듈만 조립하는 수준

CB(인쇄 회로 기판) 위에 부품들이 견고하게 모여 있어 고장이 적고 반복적인 사용이 가능합니다. 또한, 복잡한 점퍼선을 제거하고 모듈화하여 소프트웨어 교육에 더 많은 시간을 할애할 수 있습니다.

아두이노 통합 개발 환경(IDE)인 스케치뿐만 아니라, 엔트리, mBlock 등 블록 코딩 환경도 지원하여 초보자도 쉽게 시작할 수 있습니다.

비전공 학생이나 전공 기초 과정에 맞춰 설계된 16주차 교육 과정이 제공됩니다. RAPTOR 프로그래밍으로 논리를 익히고 C언어를 배우며, 센서 및 구동부 실습부터 통합 프로젝트(스마트 온실, 반응하는 인형)까지 단계적으로 학습할 수 있습니다.

온라인 지원 센터를 통해 사용자 매뉴얼, 설치 가이드, 실습 예제 코드 등을 제공받을 수 있으며, 네이버 카페나 유튜브 채널을 통해 다양한 정보를 얻고 질문할 수 있습니다.

코딩, IoT, 전자회로, 센서 데이터 수집 실습은 아두이노 트레닝 키트로 시작하세요!

안양 중소기업 뷰티랩

직접 개발하니 너무 좋습니다. 외주 관리로 줄줄 새던 돈이 절약되었고 무엇보다 내부 기술 능력이 성장하여 좋습니다.

이○○님 (전자공학과 학생)

 "졸업작품을 실제 제품 수준으로 완성. 취업 면접에서 큰 어필 포인트!"

김○○님 (스타트업 CTO) "

3개월 만에 자체 IoT 제품 PCB 설계 완료. 외주비 월 800만원 절약!"

✅ 실무 중심 커리큘럼

이론만이 아닌 실제 프로젝트 기반 학습

✅ 실제 제작 키트 제공

학습에 필요한 모든 부품과 도구를 제공합니다

✅ 1:1 멘토링 지원

  개인별 맞춤 피드백과 문제 해결


✅ 평생 업데이트

기술 발전에 따른 지속적인 콘텐츠 업데이트

● 제품명: 아두이노 메가 센서 트레이닝 키트(CL-ArduinoMega)

● 모델명: CL-ArduinoMega

● 제품 분류: 교육용 마이크로컨트롤러 키트 / 프로그래밍 교재

● 주요 용도: 초·중·고등학생 및 일반인의 소프트웨어 및 하드웨어 융합 교육, 메이커 활동, 코딩 실습

● 키워드: 아두이노, 코딩, 환경센서, 모든센서, 아두이노메가, 라즈베리파이

● 견고하게 제작되어 고장이 없고, 반복적인 사용이 가능
● Rohs점퍼선을 제거하고 모듈화하여 소프트웨어 교육에 시간 집중
● 아두이노 통합개발환경인 Sketch 환경에서 소프트웨어 교육
● 블럭코딩을 지원하는 엔트리, mblock 환경에서 모든 입출력 제어 가능
● Arduino UNO 보드와 환경이 동일한 mega2560 사용

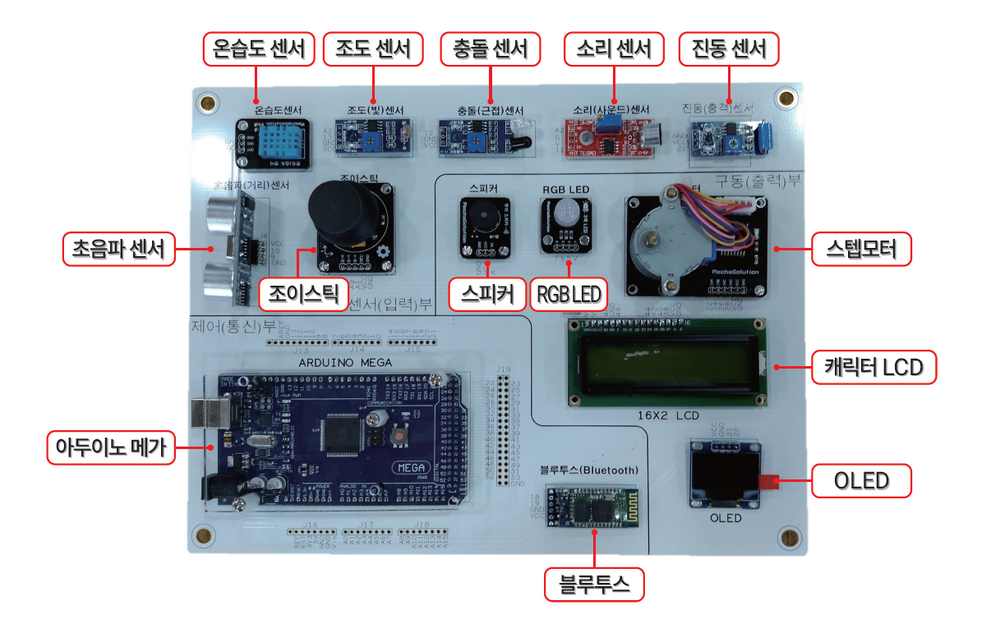

● 센서입력부(7종), 구동출력부(5종), 제어통신부(2종) 3부분으로 구성

● USB 연결 케이블로 간단한 소프트웨어 교육환경 구성

● 태블릿, 스마트폰을 사용하여 프로그래밍
● 다양한 프로젝트 기반의 소프트웨어 교육 프로그램 지원
● 메이커들의 창작활동을 돕는 프로그램 개발과 필요 부품 지원
● 창의적인 아이디어를 즉시 구성하여 테스트 가능
● 융합 프로젝트 즉시 실행 가능

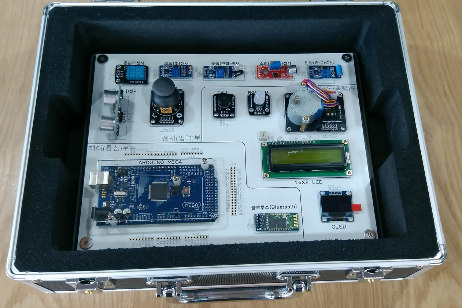

주변환경과 밀접한 7종의 센서 입력부와 입력부를 처리하여 제어와 통신을 담당하는 제어통신부, 센서 입력을 읽고 분석하여 제어가 가능한 5종의 구동 출력부를 인쇄회로기판(PCB) 위에 견고하게 모아 제작한 피지컬 아두이노 기반의 소프트웨어 교육 도구입니다.

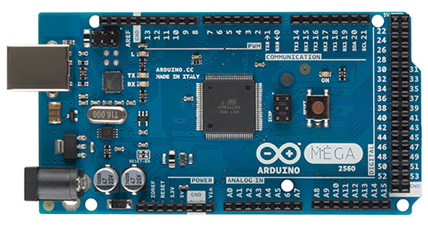

Microcontroller: ATmega2560
Operating Voltage: 5V
Input Voltage (recommended): 7-12V
Input Voltage (limits): 6-20V
Digital I/O Pins: 54 (of which 14 provide PWM output)
Analog Input Pins: 16
DC Current per I/O Pin: 40 mA
DC Current for 3.3V Pin: 50 mA
Flash Memory: 256 KB of which 8 KB used by bootloader
SRAM: 8 KB
EEPROM: 4 KB
Clock Speed: 16 MHz

작동 전압: 3.3V~5V
측정 온도: 0~50℃
온도 정밀도: ±2℃
측정 습도: 20~90% RH
습도 정밀도: ±5%
크기:30 x 21 mm

디지털/아날로그 사용 가능
작동 전압3.3~5V
사용 전류15mA
크기:31.5 x 14mm

적외선 근접센서
동작전압: 3.3~5V
검출거리: 약30mm이하
크기:52mm x 15mm x 8mm

사용 전압: 3.3V~5V
마이크 소리입력 디지털 / 아날로그
입력 가변저항(potentiometer)을 이용하여 감도 조절 가능
크기:32mm x 17mm

진동 및 충격 감지센서 상태 확인
LED 내장
작동 전압: 3.3V~5V
크기: 25 x 21 mm
무게: 4g

입력 전압: 3~5.5V
측정 범위: 2~450cm (5V기준), 2~400cm (3.3V 기준)

디지털, 아날로그 인터페이스
X, Y 좌표 측정 및 푸시 버튼
5핀 조이스틱
조립식 3mm 구멍

작동 전압: 3.3V~5V
크기: 37 x 31 x 32 mm
무게: 13g

디지털인터페이스
작동전압: 3.3V ~ 5V
크기: 26 x 21 mm
무게: 3g

10mm RGB LED 장착 모듈
총 1,650만 가지의 색상 표현
작동전압: 3.3V ~ 5V
작동전류: 10~60mA
크기: 23 x 21 mm
무게: 4g

모터드라이버 일체형
회전각도, 방향, 속도제어
작동전압: 5V
감속비: 1/64
회전속도: 분당0~18 회전
크기: 57 x 41 x 31 mm
스텝모터: 28BYJ-48
드라이버: ULN2003

16x2 캐릭터 LCD
1602 LCD
초록색백라이트
밝기조절: 10K ohm 가변저항사용

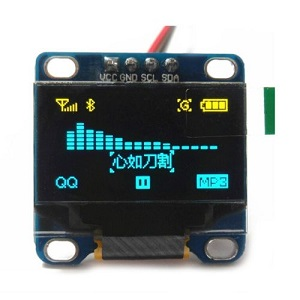

OLED 드라이버IC : SSD1306
해상도: 128x64
화각: 160도
크기:2.7 x 2.8cm
통신방식: I2C

1) Arduino MEGA, 통합 개발 환경(IDE) 지원

2) 디지털 I/O 라이브러리, 아날로그 I/O 라이브러리, 고급 I/O 라이브러리, 수학 라이브러리, 문자 라이브러리, interrupts() 라이브러리, 통신 라이브러리

2) 스크래치, 엔트리, mBlock 블록 코딩 환경

3) 시리얼, SPI, I2C 통신 라이브러리

4) 7가지 센서 구동 소프트웨어 라이브러리

5) 5가지 액추에이터 구동 소프트웨어 라이브러리

6) 문자 LCD, O-LED 그래픽 라이브러리 소프트웨어

7) ​​프로젝트 소프트웨어

 ● 학습 프로그램: Arduino IDE, C언어 코딩, 센서와 액추에이터 실습, 프로젝트 구현

 ● 주요 학습 내용: 소프트웨어 기초,RAPTOR 프로그래밍, C 언어 기초(변수, 연산자, 제어문, 함수 등), Arduino 핀맵 및 회로 이해, 센서/액추에이터 제어 실습, IoT 및 메이커 프로젝트

위 제품의 전기적 규격과 기구적 규격은 다음과 같습니다.

마이크로컨트롤러 ATmega2560 8비트 AVR RISC 기반

작동 전압 5V 칩 및 I/O 핀의 동작 전압
입력 전압 (권장) 7V ~ 12V 외부 전원(파워 잭 또는 Vin 핀) 사용 입력 전압 (제한) 6V ~ 20V 보드 손상 또는 불안정의 위험

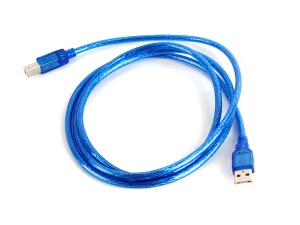

연결 케이블:

USB A-B 타입 케이블(USB 프린터 케이블)

전체 크기:

포장 형태: 개별 박스 포장

PCB 보드 크기: 가로 290mm x 세로 250mm x 높이 50mm

포장 크기: 가로 300mm x 세로 260mm x 높이 70mm 전체 무게: 약 1kg (구성품 전체 포함)

학습 단계 다이어그램

즐거움과 성취감으로 가득한 아두이노 학습 경험 코딩을 배우고 싶지만 어렵고 복잡하게만 느껴지셨나요? 혹은 단순한 이론 학습에 금방 흥미를 잃으셨나요? Arduino Mega Training Kit는 이런 고민을 단번에 해결하고, 여러분을 코딩과 메이커 활동의 즐거움으로 이끌어 줄 최고의 선택입니다.

교육 과정은 14차 교육 과정으로 구성됩니다.

1주차: 소프트웨어와 프로그래밍의 이해

소프트웨어의 정의와 분류, 소프트웨어 교육의 중요성, 소프트웨어와 일상생활의 관계

2주차: 논리적 사고 훈련 - RAPTOR 프로그래밍

RAPTOR 프로그래밍의 개념, 기본 문법(변수, 입력/출력, 할당 등)을 익히고 순서도를 통해 코딩의 논리 흐름을 시각적으로 파악합니다.

3주차 C 언어의 기초 문법 C 언어의 핵심인 변수와 데이터 타입, 매개변수, 전역/지역 변수 등 변수의 개념을 집중적으로 학습합니다.

4주차 C 언어의 연산과 제어 구조

사칙 연산, 비트 연산자 등 다양한 연산자를 익히고, if, for, while 등 코딩의 흐름을 제어하는 제어문을 학습합니다.

5주차 C 언어의 함수와 라이브러리

함수 선언 및 활용, 입출력 함수, 수학 라이브러리 등 C 언어의 다양한 기능을 익혀 복잡한 코드를 효율적으로 작성하는 방법을 배웁니다.

6주차 아두이노 트레이닝 키트와 친해지기

Arduino Mega 2560 및 GT-Arduino77 키트의 구성과 부품을 탐색합니다. Arduino IDE 설치 및 기본 설정을 마치고, 첫 스케치를 업로드하며 동작을 확인합니다.

7주차 환경 센서 실습 (1) - 온도, 빛

온도 및 습도 센서(DHT11), 빛 센서 모듈을 사용하여 주변 환경 정보를 아두이노로 읽어들이는 실습을 진행합니다.

8주차 환경 센서 실습 (2) - 거리, 진동

초음파 센서로 물체와의 거리를 측정하고, 진동 센서를 활용하여 충격이나 흔들림을 감지하는 실습을 진행합니다. 주차 주제 상세 내용

9주차 환경 센서 실습 (3) - 소리, 조이스틱

사운드 센서로 소리 크기를 측정하고, 조이스틱의 움직임을 아두이노로 입력받는 실습을 진행합니다.

10주차 구동부 실습 (1) - LED, 부저

RGB LED를 제어하여 다양한 색을 표현하고, 부저(스피커)로 멜로디를 연주하는 실습을 진행합니다.

11주차 구동부 실습 (2) - 모터, 디스플레이

스텝 모터를 제어하여 원하는 각도만큼 회전시키고, 캐릭터 LCD와 OLED에 문자와 그래픽을 출력하는 방법을 배웁니다.

12주차 블루투스 통신 실습

HC-05 블루투스 모듈을 사용하여 아두이노와 스마트폰 또는 다른 아두이노 기기 간의 무선 통신을 구현합니다.

13주차 통합 프로젝트 - 스마트 온실 구축

그동안 배운 센서(온습도)와 구동부(모터 또는 팬)를 조합하여 온도를 감지하고 제어하는 '스마트 온실' 프로젝트를 완성합니다.

14주차 메이커 활동 프로젝트

교재에 수록된 13가지 프로젝트 중, 난이도가 낮은 프로젝트를 선택하여 완성합니다. LED 조명 DIY, 피아노 키보드, 박수 소리로 색 제어하기 등

고객님의 성공적인 학습 여정을 위해, 캐어랩은 끊임없는 지원과 신뢰를 약속합니다.

1. 온라인 지원 센터

● 웹사이트: www.caelab.co.kr/support (고객 지원, FAQ, 자료실, 커뮤니티 게시판)

● 온라인 자료실: 사용자 매뉴얼(PDF), 소프트웨어 설치 가이드, KiCad 라이브러리 파일, 실습 예제 코드, 회로도 및 PCB 거버 파일 등 학습에 필요한 모든 자료를 제공합니다.

 2. 기술 지원 문의

● 이메일: support@caelab.co.kr

● 전화: 1544-1234 (평일 09:00 ~ 18:00, 주말/공휴일 제외)

3. 제품 보증 및 A/S

● 보증 기간: 구매일로부터 1년간 무상 보증

● 보증 조건: 정상적인 사용 환경에서 발생한 제품 자체의 불량에 한해 무상 수리 또는 교환해 드립니다. 사용자의 부주의로 인한 파손(침수, 낙하 등)은 보증 범위에서 제외되며, 유상 수리 비용이 발생할 수 있습니다.

● A/S 절차: 온라인 지원 센터 또는 고객센터를 통해 A/S를 신청하시면, 담당자가 절차를 안내해 드립니다.

 4. 커뮤니티 및 소셜 미디어

● 네이버 카페: cafe.naver.com/caelabcommunity (학습 Q&A, 프로젝트 공유, 팁 교환)

● 유튜브 채널: youtube.com/caelab (제품 사용 가이드, 튜토리얼 영상 제공)

5. 소프트웨어 업데이트

● 펌웨어 및 드라이버: 제품 성능 향상 및 버그 수정을 위한 펌웨어와 드라이버 업데이트는 온라인 자료실에서 다운로드할 수 있습니다.

● 교육 콘텐츠: 커리큘럼 및 실습 예제는 정기적으로 업데이트되어 최신 기술 동향을 반영합니다.

초보자도 신청해도 되나요?

네, 물론입니다! 프로그래밍이나 전자공학 지식이 전혀 없어도 괜찮습니다. 기초부터 차근차근 설명하며, 개인별 진도에 맞춰 1:1 멘토링도 제공합니다. 실제로 수강생의 70%가 완전 초보자였습니다.

정말 효과가 있을까요?

30일 무조건 환불 보장을 제공합니다. 만족하지 않으시면 이유를 묻지 않고 전액 환불해드립니다. 또한 실제 수강생들의 프로젝트 결과물과 후기를 확인하실 수 있습니다. 98%의 수강생이 만족한다고 답했습니다.

시간이 부족한데 따라갈 수 있을까요?

제공하는 영상 강의로 언제든지 원하는 시간에 학습할 수 있습니다. 평균 하루 30분~1시간 투자로도 충분히 완주 가능합니다. 또한 평생 수강 가능하므로 본인 페이스에 맞춰 천천히 진행하셔도 됩니다.

별도로 구매해야 할 장비가 있나요?

아니요! 학습에 필요한 아두이노 키트와 전자부품을 모두 무료로 제공합니다. 컴퓨터만 있으면 바로 시작할 수 있습니다. PCB 설계 소프트웨어도 무료 버전을 사용하므로 추가 비용이 전혀 없습니다.

학습 과정 이후에도 지원을 받을 수 있나요?

네! 수료생 전용 커뮤니티에서 지속적으로 소통하고 질문할 수 있습니다. 또한 새로운 기술이나 업데이트된 내용도 평생 무료로 제공받을 수 있습니다. 실제 프로젝트 진행 시 멘토링도 별도 제공합니다.

제품 개요 및 특징

1. Q: 이 제품의 정확한 명칭과 모델명은 무엇인가요?

    A: 제품명은 Arduino Mega Sensor Training Kit이며, 모델명은 CL-ArduinoMega입니다.

2. Q: 이 키트는 주로 어떤 목적으로 사용되나요?

A: 초·중·고등학생 및 일반인을 대상으로 한 SW 및 HW 통합 교육, 메이커 활동, 코딩 실습을 목적으로 제작되었습니다.

3. Q: 초보자가 사용하기에 너무 복잡하지 않을까요?

A: 이 제품은 모듈화 설계를 통해 복잡한 점퍼 와이어 연결 없이 학습에 집중할 수 있도록 구성되어 있어 입문자에게 적합합니다.

4. Q: 제품의 내구성은 어떤가요?

A: 견고한 구조로 제작되어 잔고장이 없으며, 여러 번 반복해서 사용할 수 있는 재사용성을 갖추고 있습니다.

하드웨어 사양

5. Q: 메인 컨트롤러는 어떤 보드를 사용하나요?

A: Arduino Mega 2560 Rev3 보드가 기본으로 탑재되어 있습니다.

6. Q: 아두이노 메가의 메모리 사양은 어떻게 되나요?

A: Flash 메모리 256KB (부트로더용 8KB 포함), SRAM 8KB, EEPROM 4KB의 사양을 갖추고 있습니다.

7. Q: 보드에 전원을 공급할 때 권장 전압은 얼마인가요?

A: 권장 입력 전압은 7~12V이며, 한계 전압은 6~20V입니다.

8. Q: 디지털 및 아날로그 핀은 각각 몇 개인가요?

A: 디지털 I/O 핀은 54개(이 중 14개는 PWM 출력 지원), 아날로그 입력 핀은 16개입니다.

센서 및 모듈

9. Q: 키트에 포함된 센서에는 어떤 것들이 있나요?

A: 온습도, 조도, 충돌(근접), 소리, 진동, 초음파 센서 및 5핀 조이스틱 등 총 7종의 센서 입력 장치가 포함되어 있습니다,.

10. Q: 출력 장치(액추에이터)는 무엇이 포함되어 있나요?

A: 부저, RGB LED, 스테퍼 모터, 캐릭터 LCD, OLED 등 총 5종의 출력 장치가 포함됩니다.

11. Q: 무선 통신 기능을 지원하나요?

A: 네, Bluetooth 모듈(HC-06)이 포함되어 있어 스마트 기기 등과의 무선 통신 실습이 가능합니다,.

12. Q: 스테퍼 모터는 어떤 모델이며 드라이버가 포함되어 있나요?

A: 28BYJ-48 스테퍼 모터가 포함되어 있으며, ULN2003 드라이버를 통해 제어됩니다.

13. Q: 디스플레이 장치의 사양은 어떻게 되나요?

A: 16x2 문자를 출력하는 Character LCD와 128x64 해상도의 OLED 디스플레이가 장착되어 있습니다.

소프트웨어 및 호환성

14. Q: 어떤 코딩 환경을 지원하나요?

A: Arduino IDE(Sketch) 뿐만 아니라, Entry 및 mblock과 같은 블록 코딩 환경도 지원합니다,.

15. Q: PC 없이 태블릿이나 스마트폰으로도 실습이 가능한가요?

A: 네, OTG USB 케이블을 사용하여 태블릿 및 스마트폰 환경에서도 프로그래밍이 가능합니다.

16. Q: 코딩에 필요한 라이브러리가 제공되나요?

A: 디지털/아날로그 I/O, 수학, 캐릭터, 통신 라이브러리 등 다양한 전용 라이브러리를 지원합니다.

교육 과정 및 제품 패키지

17. Q: 전체 패키지 구성은 어떻게 되어 있나요?

A: 통합 교육용 툴(Softbox), USB 케이블 및 SD 카드, 그리고 전용 교재로 구성되어 있습니다.

18. Q: 제공되는 교재의 커리큘럼은 어떻게 구성되나요?

A: 프로그래밍 기초부터 센서/액추에이터 실습, 블루투스 통신을 거쳐 스마트 온실 구축과 같은 통합 프로젝트까지 총 14단계로 구성됩니다.

19. Q: 키트의 전체 크기와 무게는 어느 정도인가요?

A: 패키지 크기는 200mm x 150mm x 70mm이며, 전체 무게는 약 500g입니다.

20. Q: 실제 프로젝트 제작에도 활용할 수 있나요?

 A: 제품 개발 및 메이커들의 창의적인 아이디어를 즉시 구현하고 테스트할 수 있도록 설계되어 있어 실제 프로젝트 활용에 적합합니다.
